焊接熔深的检验方法

焊接熔深的检验方法(沈阳时代无损检测科技有限公司)


一、取样(切割机):

采用金相试样切割机切割下包含待检测部位的试样,


二、镶嵌(金相试样镶嵌机或者冷镶嵌):

对于微小试样,超薄试样等,为了保护焊接区域的稳定和可靠性,避免制样过程中造成的变形和冲击,通过镶嵌固化的方式,获得标准规格的尺寸,如Φ30x15mm,并使得后续的手持,或者自动磨抛称为可能。

镶嵌分为热镶嵌和冷镶嵌的方式:

1、热镶嵌:利用金相试样镶嵌机加热加压的方式,使得试样在树脂中固化,时间短无污染,固化强度高;

2、冷镶嵌:镶嵌粉和固化剂共同融合在模具或者夹具中,凝固后获得固化的试样,特别适合不能加热加压的材料,或者是需要控制方向,分析特定部位的试样。



三、研磨、预磨、抛光等:抛光机及磨抛机等:

研磨:表面质量特别差的,采用砂轮机,砂轮片,砂轮盘等进行粗处理,

预磨:采用粗细不同目数砂纸,分别进行粗磨、精磨等处理,

抛光:采用抛光织物(带胶抛光丝绒,精抛绒等)+金刚石喷雾抛光剂等进行粗抛和精抛工作,

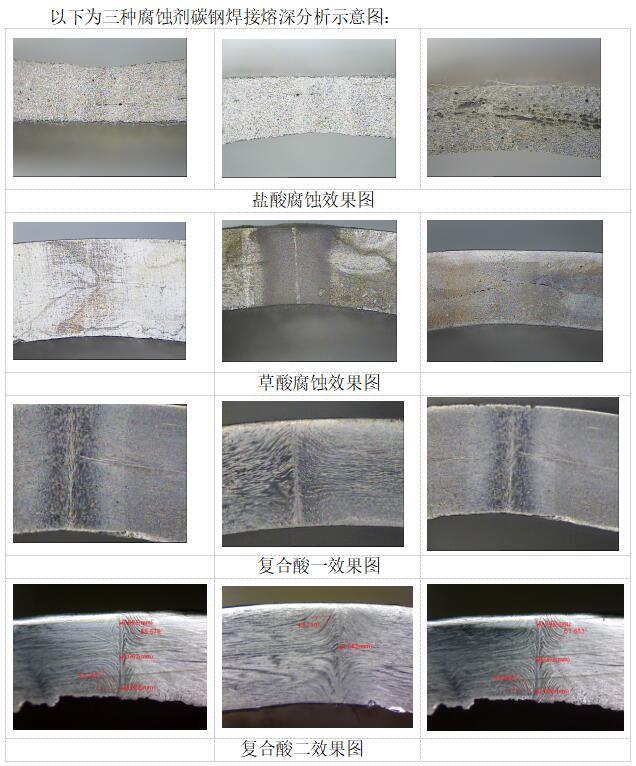

四、腐蚀:

为了焊接区域各部分有明显的显示,多数熔深要进行腐蚀处理,从而使得熔深的部位凸显出来;

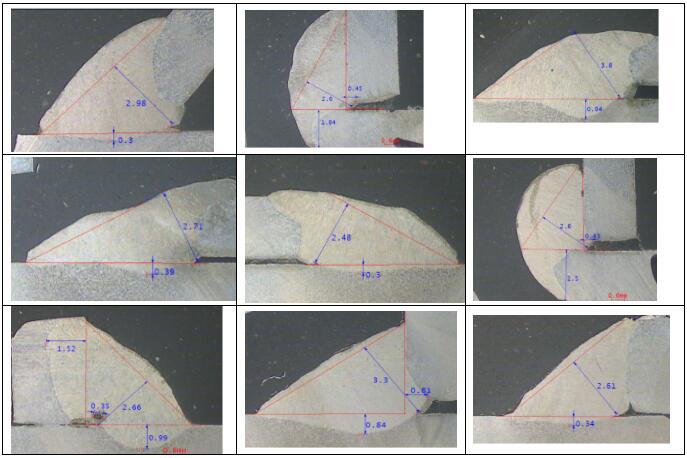

五、焊接熔深显微镜的选择,观察和分析:

根据熔深区域的形貌尺寸,选择合适倍率的显微镜,进行观察,图像输出,熔深分析等
